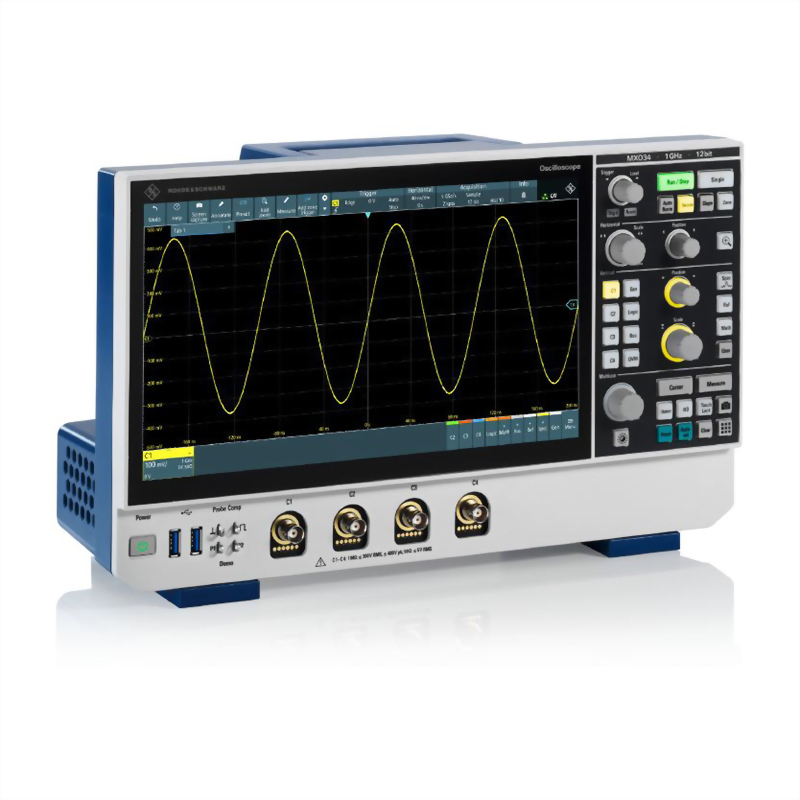

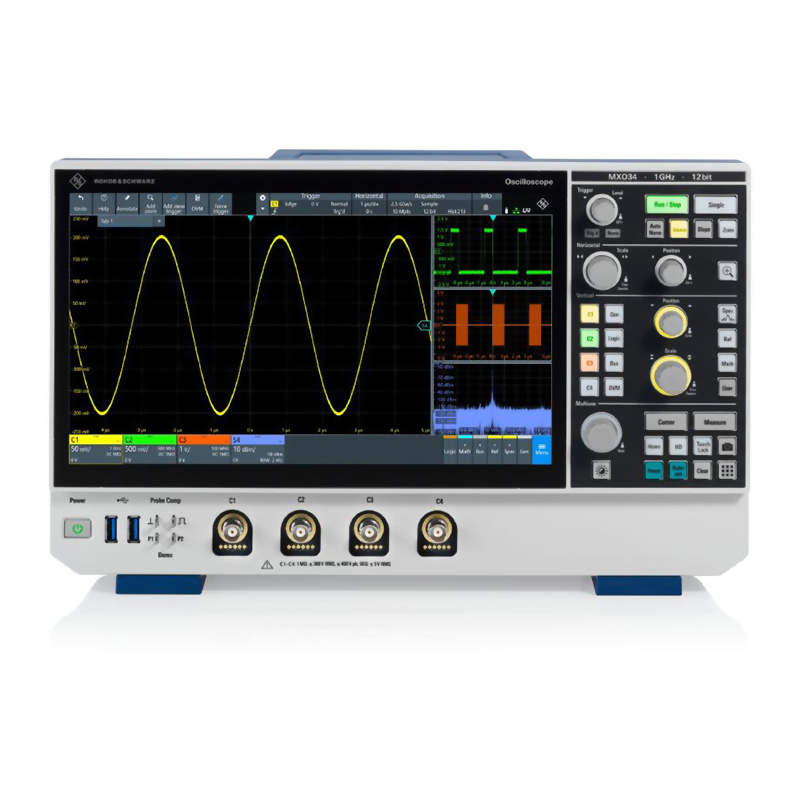

新一代示波器：快速。精準。緊湊。

R&S®MXO 3 系列在小巧機身中蘊含強大效能。盡情享受優越性能，快速輕鬆地深入掌握被測設備的工作特性。示波器基於新一代 MXO 技術，在緊湊機身中實現快速且準確的測量性能。

憑藉全球領先的 450 萬波形/秒的波形捕獲率和高達 99% 的即時訊號擷取率，瞬間呈現更豐富的訊號細節。

得益於全取樣率下的 12 位元 ADC 解析度、增強型 18 位元 HD 模式、先進的數位觸發、125Mpoints 標配存儲，清晰準確地捕捉所有訊號細節。

節省空間，同時保持卓越易用性：全系機型僅佔 5U 機架高度，並配備出色的 11.6" 全高清顯示屏，可無縫集成到各種測試環境。

提供非凡的時域和頻域調試與測試性能。

快速

快速查看更多訊號細節和微小的訊號變化

•  每秒採集 450 萬次以上

•  即時採集率高達 99%

•  硬體加速功能，例如數學運算或區域觸發

•  頻譜速率高達 50,000 FFTs/s，在業界首屈一指

精確性

不會遺漏任何訊號細節

•  12 位元 ADC 垂直分辨率，支援所有取樣率，不會降低效能

•  18 位元架構，提供 HD 模式

•  低雜訊：在 1mV/div、100MHz 頻寬下，1MΩ 與 50Ω 頻道的雜訊 <50μV RMS

•  業界領先的偏移性能：1mV/div 下 50Ω 與 1MΩ 通道支援 ±3V 偏移

小巧緊湊

小巧機身展現強大性能

•  機身緊湊，僅佔 5U 機架高度

•  緊湊小巧，功能豐富

•  配備亮麗的 11.6" 全高清大螢幕

對每個細節進行觸發

高精度數位觸發

•  觸發靈敏度高達 0.0001 垂直分格

•  可調觸發遲滯

•  觸發重置時間小於 21ns

•  模擬、頻譜和數學運算波形上的區域觸發

•  觸發抖動僅為 1ps

頻譜

快速且準確的頻域測量

•  常用的射頻控制：CF/頻跨或起止頻率和 RBW

•  最高 50,000FFT/s

•  獨立的時域和頻域設置

•  自由運行，實現高效的諧波與 EMI 調試

出色的使用者體驗

優異的易用性，實現更高效率

•  輕觸開啟訊號源和其他功能

•  透過 R&S®SmartGrid 拖放操作快速自訂顯示佈局

•  透過滑桿調整網格和結果表格的邊界

•  透過主選單輕鬆導航至所有設置

•  透過可自訂的工具列快速存取重要工具

區域觸發

示波器區域觸發支援廣泛的觸發類型

•  透過「繪圖觸發」功能靈活自訂觸發

•  頻域觸發

•  數學運算波形觸發

深層採集儲存

示波器兼具快速響應和深存儲

•  每頻道標配 125Mpoints 儲存深度

•  每通道儲存深度可選擇擴充至 500Mpoints

•  獨立的取樣率、記錄長度和時基設定

主要特點

•  100MHz 至 1GHz 頻寬，效能無與倫比

•  全球首屈一指的示波器，450 萬波形/秒，最高 99% 的即時擷取率

•  業界出眾的系統架構：12 位元 ADC 和 18 位元 HD 模式

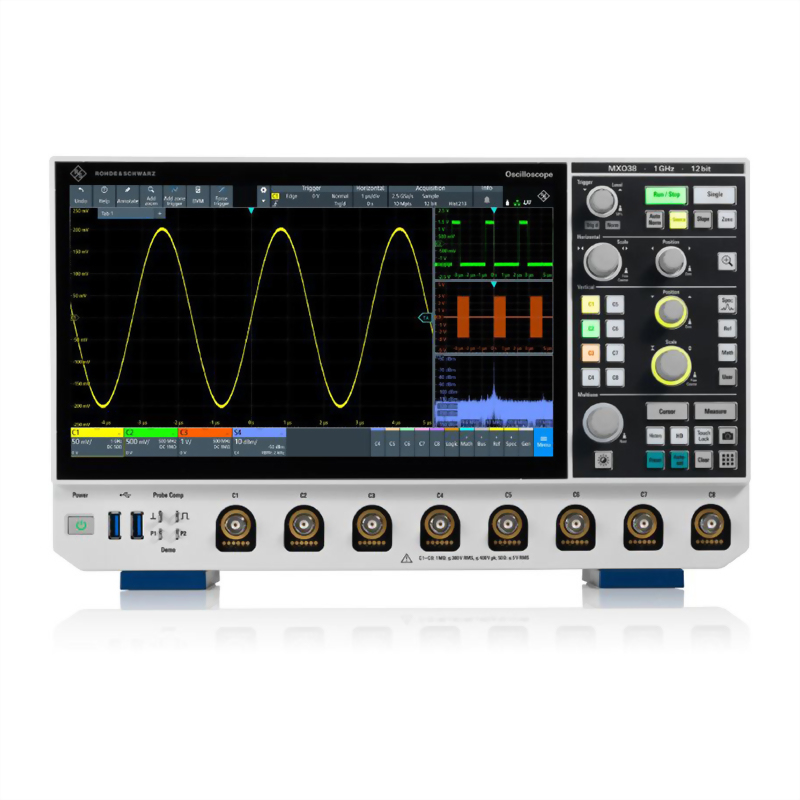

•  緊湊型八通道示波器，兼具 MSO、訊號產生器和 11.6" 大顯示屏

•  獨立的時頻域設置，速率高達 50,000FFTs/s
