精益求精

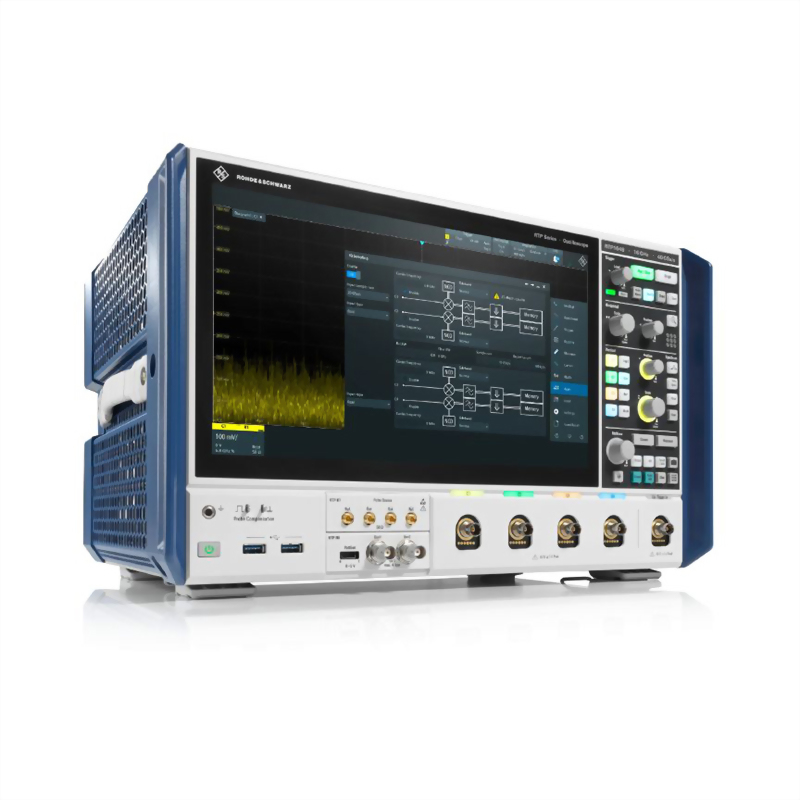

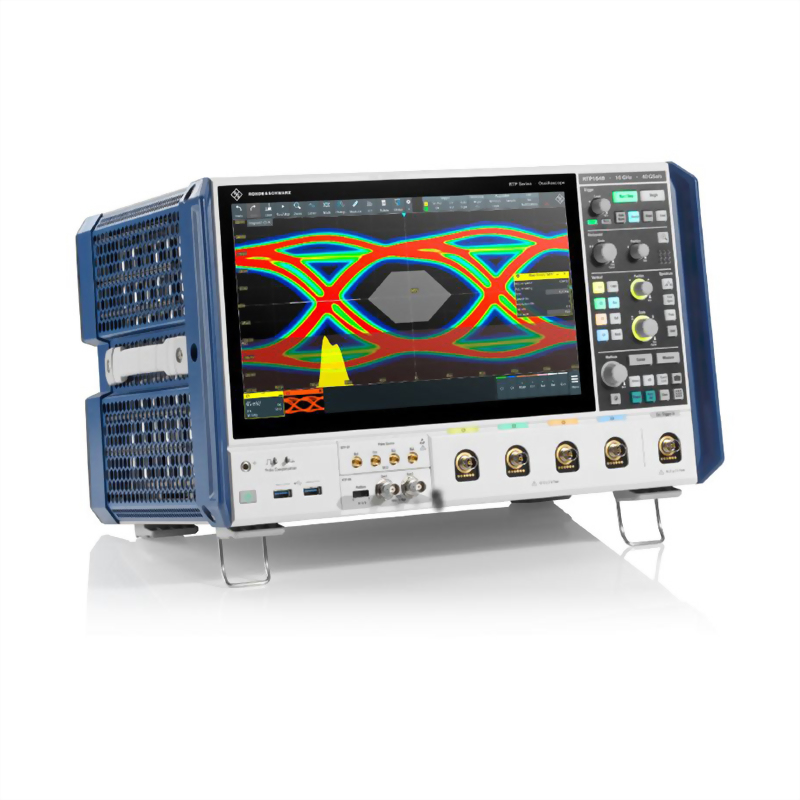

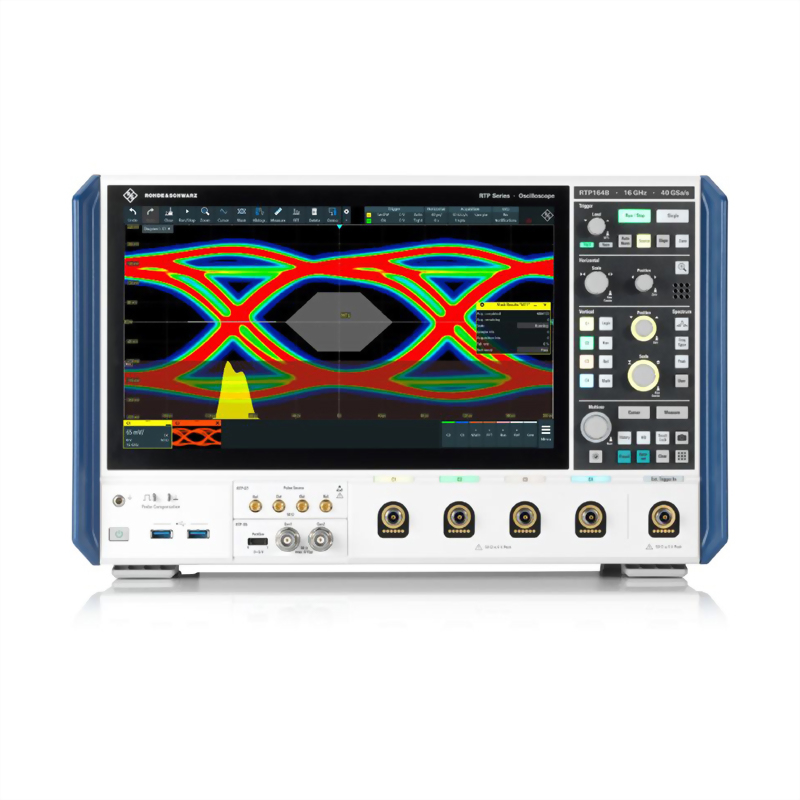

R&S®RTP 高性能示波器將優異的訊號完整性與波形捕獲率相結合。它結構緊湊，內部集成定制化的前端 ASIC 和實時處理硬體，能夠以全新的速度執行準確測量。

•  波形捕獲率高達 750,000 波形/秒，可快速查找故障

•  高精度數位觸發，無頻寬限制

•  實時去嵌，用於觸發和快速波形捕獲

•  緊湊設計，靜音運行，適用於任何實驗室環境

•  +/-0.25dB 平坦頻率響應，實現準確測量

實時訊號完整性

快速執行高精度測量

羅德與施瓦茨積累了豐富的專業技術，設計出高水平的模擬集成電路。在模數轉換器後直接使用功能強大的下行處理組件對被測設備的傳輸路徑進行實時校正，同時保持 750,000 波形/秒的最高波形捕獲率。

•  平坦的頻率響應和良好的無雜散動態範圍，可實現高精度測量

•  實時去嵌，用於快速波形捕獲和高精度觸發

•  針對差分訊號的實時數學運算

•  基於硬體加速的直方圖和模板測試

•  16 位 HD 模式增加實時分辨率

多種儀器功能

集成式設備的時間相關性測量

R&S®RTP 示波器將多種測試儀器功能集於一體，可對多種訊號類型執行時間相關性分析：

•  高頻寬模擬通道，可用於測量高速訊號和寬頻射頻訊號

•  快速響應 FFT，可用於頻域分析

•  400MHz 通用混合訊號示波器，具備 16 個通道，可用於低速串行總線的邏輯分析或協議測試

•  豐富的串行協議選配可供選擇

•  支援多通道 18 位高精度電壓和電流通道 (4 + 4)

•  雙通道 100MHz 任意波形產生器

•  16GHz 差分脈衝源

結構緊湊，輕鬆配置

滿足未來需求的 4GHz 至 16GHz 平台，適合所有實驗室環境

R&S®RTP 平台採用專業設計，僅佔用較小的工作台空間，並可實現靜音操作。此平台滿足未來需求，具有多個選配插槽以及頻寬和內存升級選配，具備安全投資性能。

•  緊湊、靜音的高性能示波器，適合所有實驗室環境

•  根據用戶需求可升級：4 個硬體選配插槽、軟體選配以及頻寬和內存升級

•  使用觸控螢幕和羅德與施瓦茨標準圖形用戶界面，快速操作儀器

主要特點

•  頻寬：4GHz 至 16GHz

•  最大採樣率：40Gsample/s

•  最大儲存深度：每通道 3Gpoints

•  最高 16 位分辨率

•  所有觸發類型均支援全頻寬
