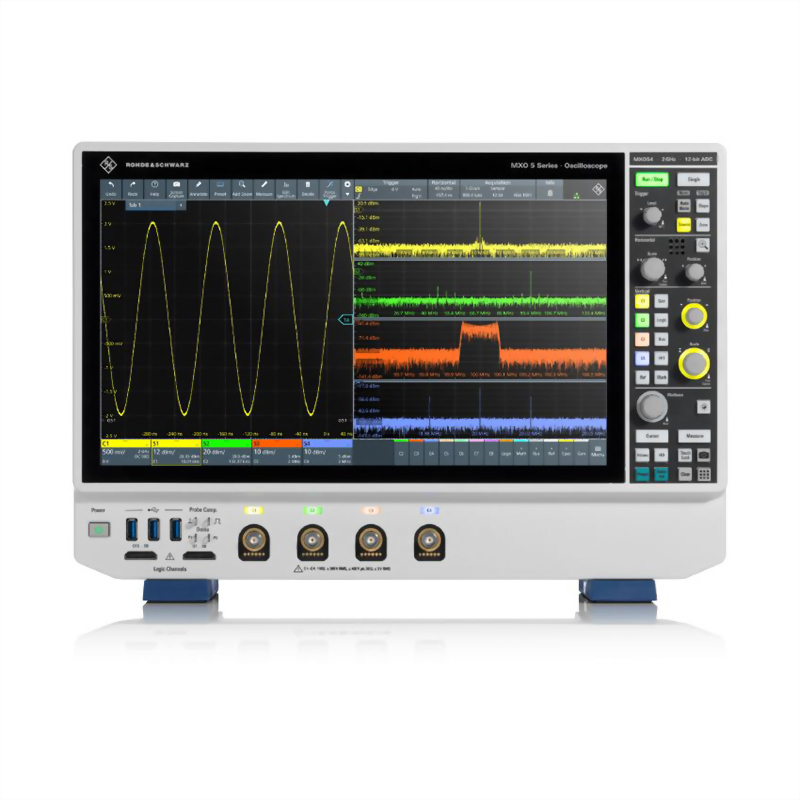

新一代示波器，以創新演進應對更多挑戰

R&S®MXO 5 系列示波器實現技術性突破，能夠更快瞭解和測試電子系統。R&S®MXO 5 系列示波器提供優越的四通道和八通道型號，性能超越其他示波器。

•  快速波形擷取率，高達 450 萬波形/秒

•  12 位元 ADC/18 位元 HD 解析度，實現出色精度

•  深儲存記憶體深度擷取，每通道擷取 5 億資料點

•  進階數位觸發，提供出色的靈敏度

•  15.6" 全高清觸控螢幕，顯示更加清晰

為什麼使用 R&S®MXO 5？

•  速度創新：多通道、數學運算和無縫頻譜量測保證快速擷取波形，觸發重置時間僅為 21ns，實現最小盲區時間

•  多方位的頻譜分析：快速優異的頻譜分析，支援同步運行多達四個分析任務

•  廣泛的儲存深度：一流的標配儲存記憶體深度和多達一百萬個波形段

•  準確探測事件：數位觸發在 18 位元 HD 解析度下無故障運行，靈敏度可調節，保障準確觸發

•  性能優越：低雜訊基準，0.5mV/div 時垂直偏置範圍可達 ±5V，提供出色的訊號保真度

•  樹立新的靈敏度標桿：業界優勢的 0.0001div 觸發靈敏度

•  先進的觸發抖動性能：觸發抖動小於 1ps

主要特點

• 100MHz 至 2GHz 頻寬

• 最高 5Gsample/s 取樣率

• 每路通道標配 500Mpoints 儲存深度

• 配備 12 位元 ADC，支援所有取樣率

• 18 位元架構，提供 HD 模式

• 準確的數位觸發

快速洞察與分析

快速查找訊號異常

•  全球首款波形擷取率超過 450 萬波形/秒的八通道示波器，能夠即時顯示偶發異常

•  全球首款多路通道的總波形擷取率高達 1800 萬波形/秒的八通道示波器

•  高達 90% 的即時訊號擷取、MXO-EP ASIC 訊號處理和專用電腦系統，確保快速響應的分析操作

擷取時間更長

八路通道提供出色的標配記憶體儲存深度

•  每路通道的記憶體儲存深度高達 500Mpoints（選配 1Gpoints）

•  標配分段記憶體儲存（10,000 個分段，選配 1,000,000 個分段）

•  標配歷史模式（10,000 次擷取，選配 1,000,000 次擷取）

準確查看訊號

八路通道提供低量測雜訊和高垂直解析度

•  12 位元 ADC 垂直解析度，支援所有取樣率，不會降低性能

•  18 位元架構，提供 HD 模式

•  1mV/div 和 2GHz 全頻寬下雜訊低至 130μV

•  全頻寬下垂直刻度低至 500μV/div

•  500μV/div 時偏置範圍可達 ±2V，在業界首屈一指

觸發所有細節

高精度數位觸發

•  全球首款觸發靈敏度高達 0.0001 垂直分格的八通道示波器

•  全球首款使用者可調觸發遲滯的八通道示波器

•  觸發重置時間小於 21ns，能夠擷取多達 99% 的波形

•  觸發抖動僅為 1ps

多頻譜演進

優異的射頻量測，兼具更多強大功能

•  全球首款具有 4 個頻譜和獨立時頻域控制的八通道示波器

•  全球首款速率高達 45,000FFT/s 的八通道示波器

•  可獨立控制的射頻和時域視圖

•  R&S®MXO 5 標配業內出眾的頻譜功能
