什麼是電氣雜訊？

•  電氣雜訊是一種電氣干擾，會導致電壓或電流改變

•  當我們談論不必要的干擾時，其模式通常是隨機的、零星的且無法預見

•  當電氣雜訊發生時，我們總是可以注意到電壓或電流突然但短暫地小幅增加——至少在大多數情況下是如此

•  電氣雜訊的幅度並不高，事實上它非常低，但如果不盡快修復，它很容易損壞您的電子設備

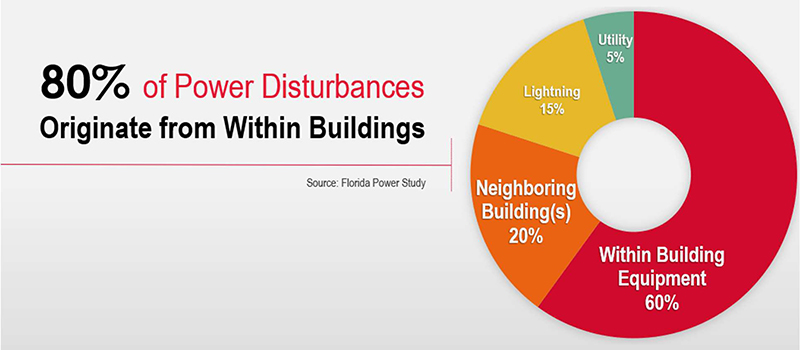

電氣雜訊從何而來？

•  加熱器 / 冷氣 / 照明

•  電機 / HVAC / 環境控制系統

•  UPS

電源和電氣雜訊波形

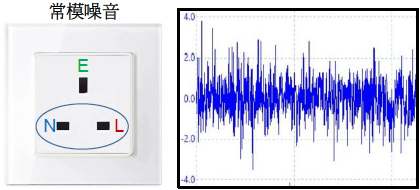

常模和共模雜訊

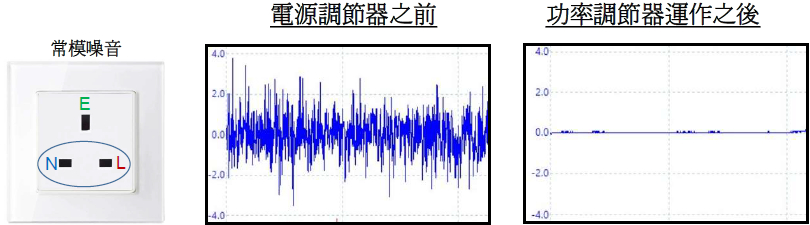

•  常模 (NM) 雜訊

-  在火線和地線之間測量

-  通常能量較高

-  導致硬體故障 (系統損壞)

-  IEEE62.41 Cat A & B - 應限制在 < 10V

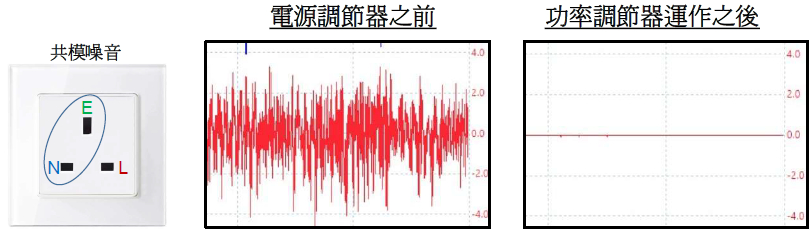

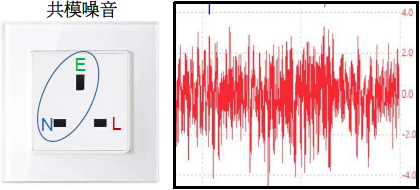

•  共模 (CM) 雜訊

-  在中性線和接地線之間測量

-  導致軟性錯誤 (系統錯誤、資料錯誤、鎖定、檔案損壞)

-  IEEE62.41 Cat A & B - 應限制在 < 0.5V (500mV)

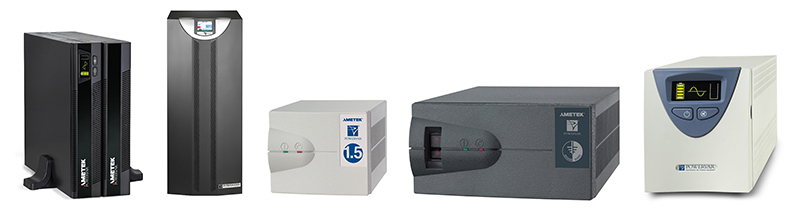

Powervar 產品概述

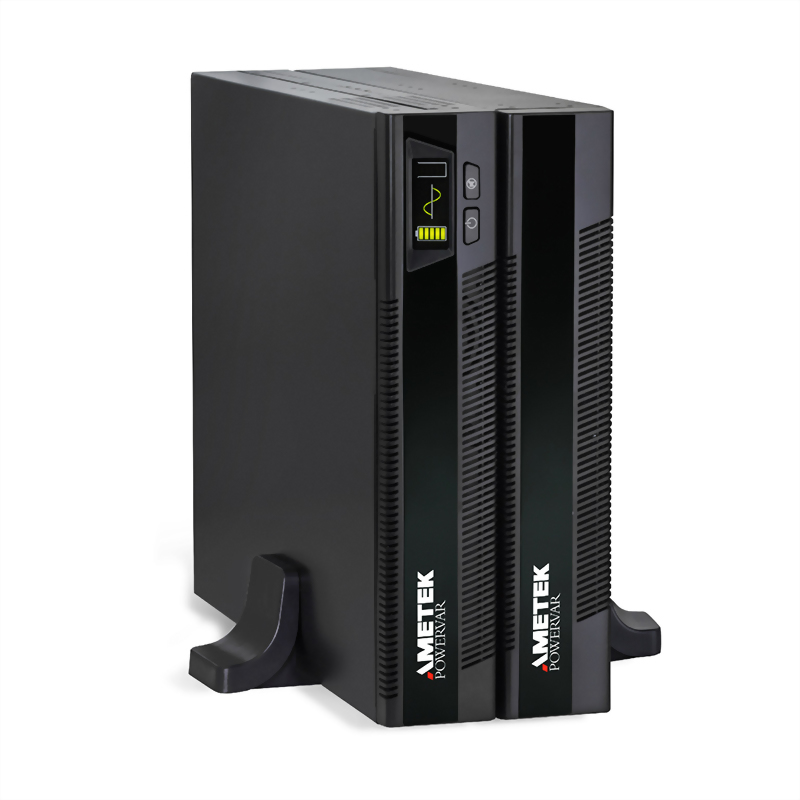

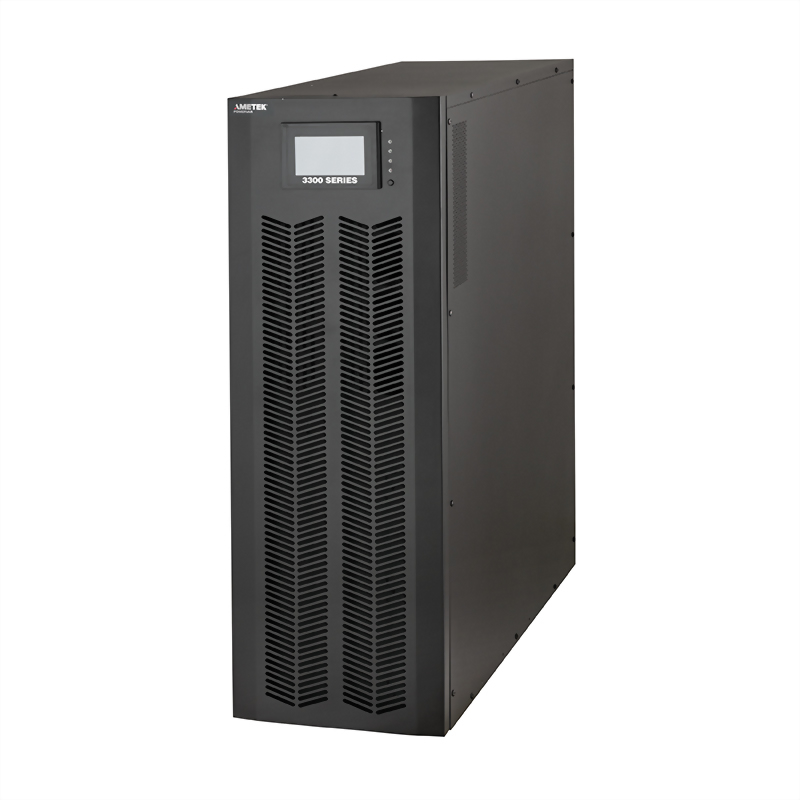

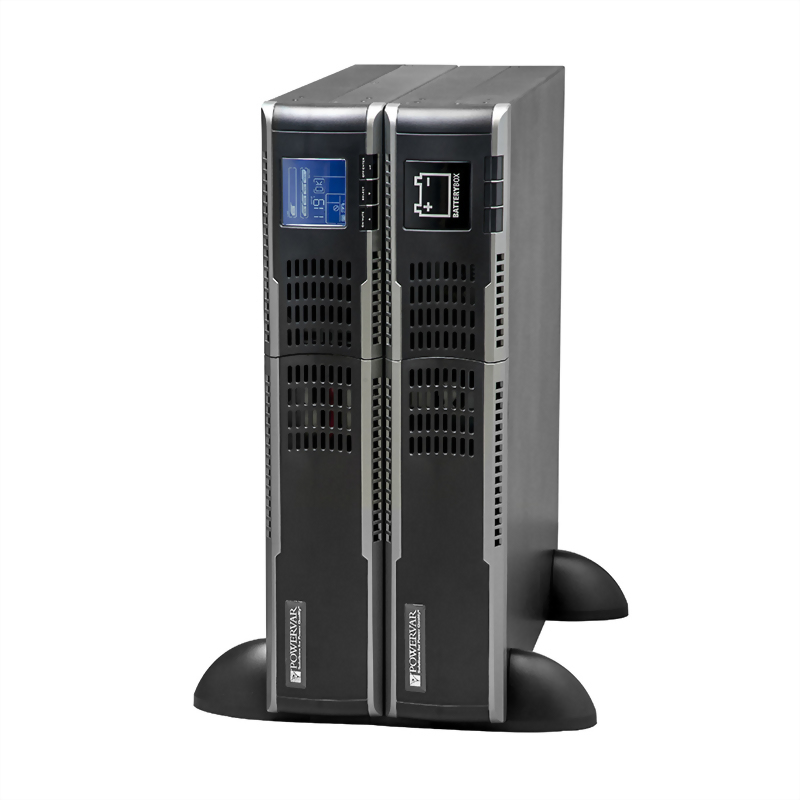

•  低阻抗不間斷電源管理器

-  Linearity

-  Security Plus II

-  3200 Series – Three Phase

-  Standard UPM

-  Medical UPM (IEC 60601)

-  Security II

-  Sinergy III

-  GTS Series

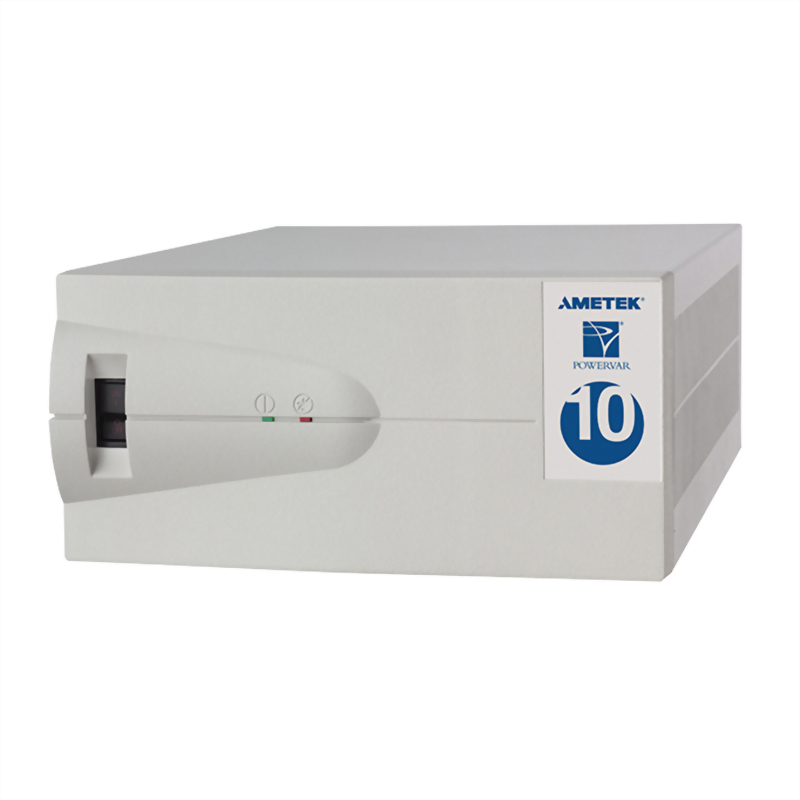

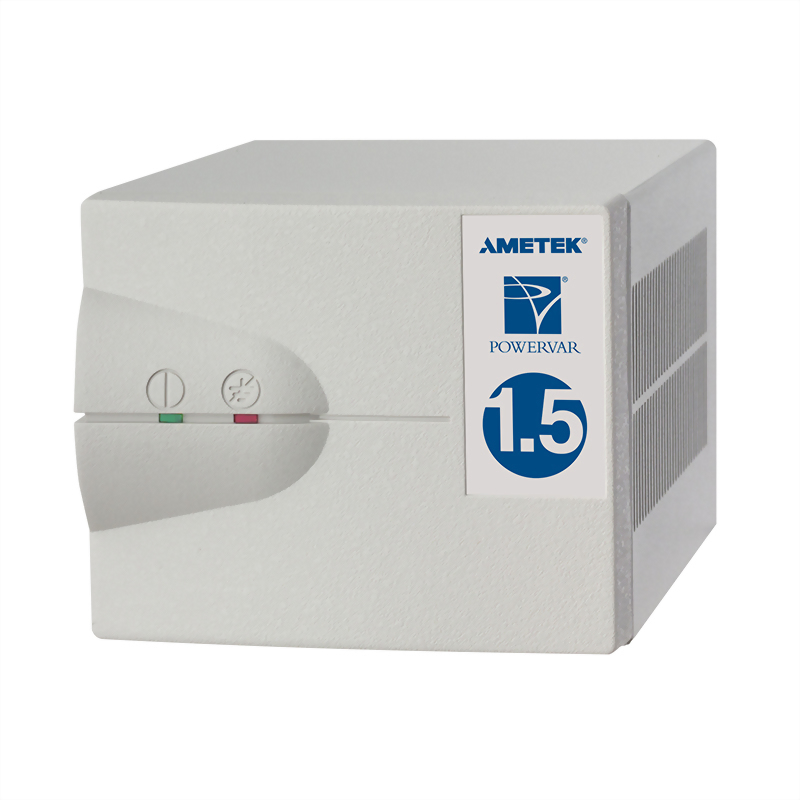

•  低阻抗功率調節器（0.65kVA 至 300kVA）

-  Standard

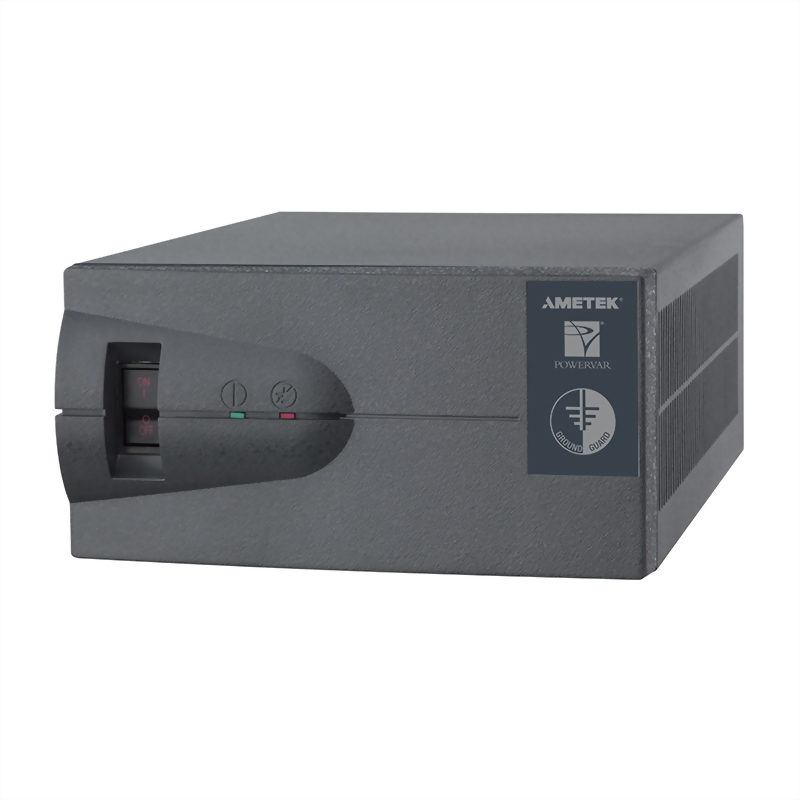

-  Ground Guard

-  Medical (IEC 60601)

-  Hardwired

-  Single Phase

-  Built Ins

-  Three Phase

-  PCDU's

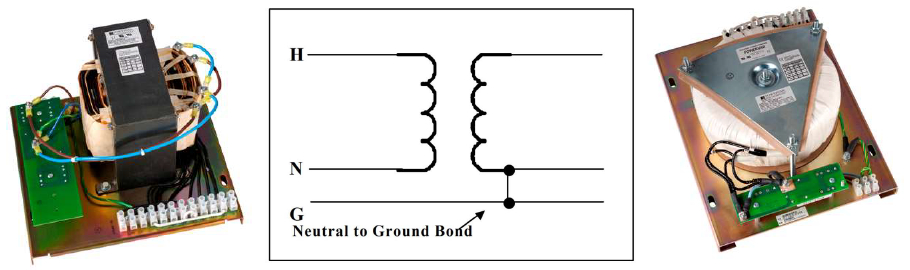

Powervar 解決方案 - 低阻抗隔離 T/F

•  隔離變壓器允許將變壓器次級上的中性點接地

-  降低雜訊

-  防止震動

•  低阻抗

-  允許更高的次級電流

-  改善電壓調節

-  最大限度地減少諧波

-  減少電壓陷波

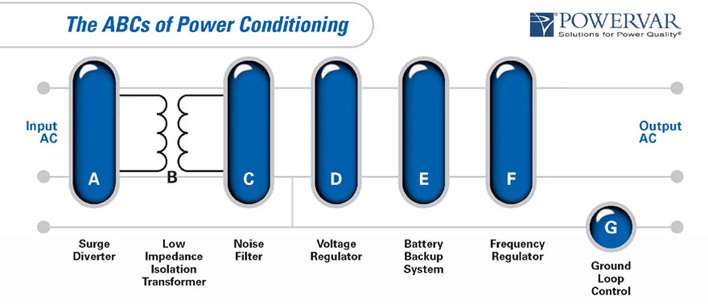

•  Powervar 電源調節器和 UPS 包含低阻抗隔離變壓器

-  功率調節器 - ABC

-  附電源調節器的 UPS 不斷電系統 - ABCDEF

Powervar - 低阻抗隔離 T/F 解決方案

•  常模雜訊（火線至中性點）< 10V (10000mV)

•  共模雜訊（中性線對地）< 0.5V (500mV)

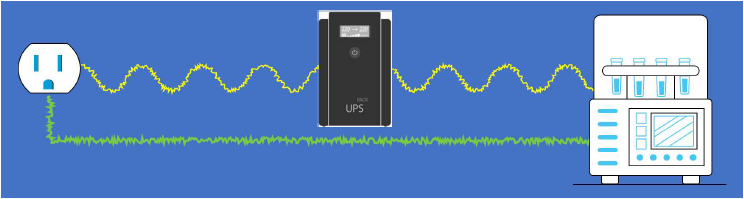

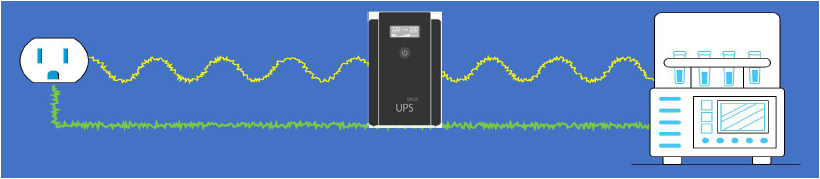

•  不含功率調節器的典型 UPS - 允許進入裝置的雜訊

•  附電源調節器的 Powervar UPS - 為設備提供乾淨的電力

功率穩定性與電氣雜訊

•  電力系統穩定性是指電力網路在正常情況下保持運作平衡並在擾動後迅速恢復的能力

•  可靠的電源應該解決所有已知的與電源相關的問題，但它無法控制或消除環境和連接設備引起的電氣雜訊

穩固可靠的電網 ≠ 乾淨的電源

•  電源穩定性 -“穩定電源”

-  停電 / 限電

-  電壓驟降

-  電壓突波

•  電氣雜訊 -“髒電源”

-  由設施內的電氣鄰居系統的儀器生成

-  電壓尖峰和脈衝

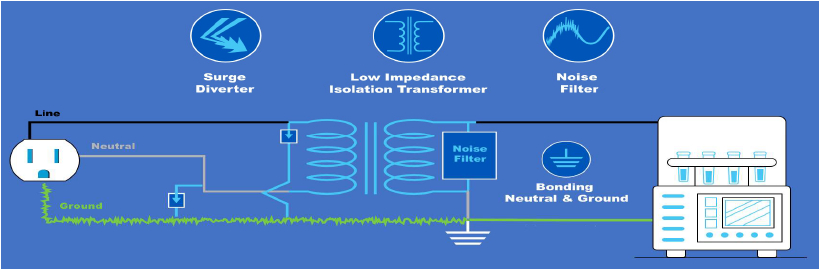

Powervar 系統位於儀器與「Bad Power」之間

•  它過濾電力，創造一個乾淨的電力環境

•  所有設備都在系統內受到保護，因此沒有任何設備面臨風險

•  它在停電時提供備用電源，確保清潔、穩定的電源保持儀器平穩運作

功率調節器 - 市場概述

為敏感電子儀器提供乾淨的電力

您有電力品質問題嗎？

•  系統鎖定 / 軟體故障 / 錯誤數據

•  結果不穩定且無法解釋原因

•  校正漂移

•  多次撥打服務電話－未發現故障

•  電氣 / 電子設備的退化
