點陣式紅外線溫度傳感器校正應用

在眾多的非接觸式測溫產品中，廣視角的點陣式紅外線溫度傳感器，近些年開始應用在一些工業測溫的現場，相比較單點式測溫，能夠覆蓋更大的測溫區域，並能準確反饋被測區域的溫場分佈，同時具有比熱像儀產品更低的成本，廣泛應用於工業現場的連續監測中，例如高壓電氣櫃節點的溫度即時監測，可以實現與高壓系統電氣隔離的同時，長期連續監測多個節點的溫度變化，在系統出現異常之前，提前預警，避免產生更大的損失。與多個傳感器組網實現數據上傳，可以對大面積電氣系統的溫度進行監測和數據分析。

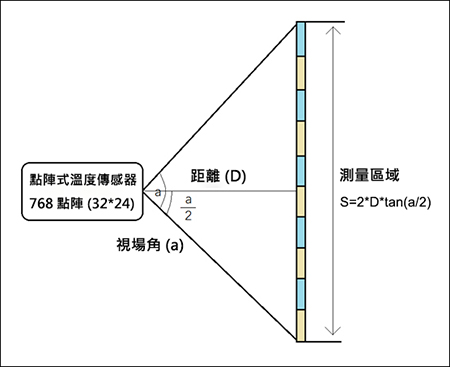

點陣式紅外線溫度傳感器的測量準確度對於現場溫度監測可靠性非常重要，而這一類的傳感器具備較大的視場角，尤其是大面積的點陣式溫度傳感器，例如 64 點陣（16 *4）的水平視場角約為 50°，而 768 點陣（32*24）的，最大水平視場角可達 100°，當距離 1 米時，測量區域水平寬度為 2.38 米。

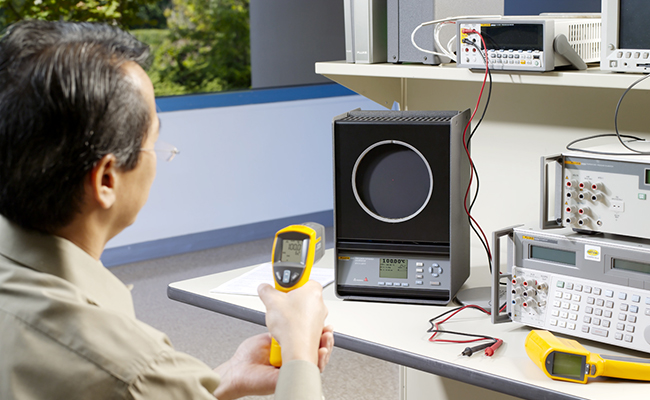

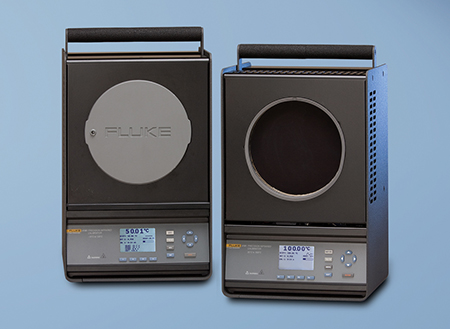

校正這一類的傳感器時，通常小面積熱源或者黑體爐可能需要進行網格化多次校正，對於傳感器點陣的一致性校正可能存在較大的不確定度，FLUKE 的大面積紅外線溫度校正爐 418X 系列，具備 152mm 直徑的超大面積，可以在一次校正過程中同時滿足準確度和一致性的要求。4180 可以支援 -15°C 到 120°C 的常溫範圍校正，4181 可以實現 35°C 到 500°C 範圍內的工業用途的點陣式紅外線溫度傳感器的校正，顯示準確度可達 ±0.35°C，目標中心區域 5 英吋直徑內一致性指標最優可達 0.1°C，並具備放射率補償修正功能，實現 0.9~1.0 的放射率設置。同時快速的升降溫速率也可以滿足現場校正需求，配置多台的情況下，可以實現產線的自動化流水線式校正。
